PV Unterkonstruktion fürs Ziegeldach: Sichere Montage erklärt

Du möchtest deine Photovoltaikanlage auf deinem Ziegeldach installieren und suchst nach einer verlässlichen Anleitung für die Unterkonstruktion? Das ist verständlich, denn eine solide Basis ist entscheidend für die Sicherheit und Effizienz deiner Anlage. Die Befestigung der Unterkonstruktion ist das Fundament. Hier entscheiden Präzision, Materialqualität und Fachwissen über die Dichtigkeit deines Daches und die Langlebigkeit deiner Investition für die nächsten 25 Jahre und mehr.

Dieser Artikel ist deine detaillierte Schritt-für-Schritt-Anleitung, die dir genau zeigt, wie eine professionelle Montage abläuft. Wir tauchen tief in die technischen Details ein, von der Auswahl der richtigen Dachhaken bis zur korrekten Abdichtung. Du wirst sehen, welche kritischen Punkte zu beachten sind und warum die Zusammenarbeit mit einem erfahrenen Fachbetrieb wie enerix nicht nur eine Frage der Bequemlichkeit, sondern vor allem der Sicherheit ist.

Zusammenfassung

PV-Unterkonstruktionen verbinden Module und Ziegeldach, bestehen aus Dachhaken, Montageschienen und Modulklemmen und müssen Wind- und Schneelasten standhalten.
Die Wahl passender Dachhaken nach Ziegeltyp verhindert Spannungen, Ziegelbruch und Undichtigkeiten und ermöglicht eine sichere, spannungsfreie Befestigung auf dem Ziegeldach.
Das Bearbeiten von Ziegeln kann durch Metalldachplatten und Aufdachmodulhalter vermieden werden.
Eine fachgerechte Abdichtung unter jedem Dachhaken mit angepassten Dichtungsblechen verhindert Wassereintritt auch bei starkem Regen und Wind.
Fehlerhafte DIY-Montage verursacht Risiken wie falsche Lastenverteilung, Undichtigkeiten, Modulspannungsrisse und den Verlust von Garantieansprüchen.

Das Fundament deiner PV-Anlage: Was ist eine Unterkonstruktion?

Bevor wir in die Details der Montage einsteigen, lass uns kurz klären, worüber wir sprechen. Die PV-Unterkonstruktion, auch Montagesystem genannt, ist die entscheidende Verbindung zwischen deinen Solarmodulen und deinem Dach. Sie besteht in der Regel aus Dachhaken, Montageschienen und Modulklemmen. PV-Unterkonstruktionen müssen hohen Wind- und Schneelasten standhalten. Diese Anforderungen sind in technischen Normen wie der DIN EN 1991 für Lasteinwirkungen auf Tragwerke festgelegt, um die Sicherheit der gesamten Konstruktion zu gewährleisten. Für jeden Dachtyp gibt es spezielle Systeme. In unserem Hauptartikel über die passende Unterkonstruktion für deine PV-Anlage gehen wir auf alle Varianten ein, doch hier konzentrieren wir uns voll auf den häufigsten Dachtyp in Deutschland: Das Ziegeldach.

Schritt-für-Schritt: Die professionelle Montage der PV-Unterkonstruktion auf dem Ziegeldach

Eine fachgerechte Installation ist Millimeterarbeit und erfordert Erfahrung. Die folgenden Schritte zeigen dir, wie Profis von enerix vorgehen, um eine absolut sichere und dichte Montage zu gewährleisten.

Schritt 1: Planung und Statik für deine Sicherheit

Die statische Prüfung des Dachstuhls ist eine Voraussetzung für die Installation einer PV-Anlage. Dieser Plan, der auf Berechnungen nach relevanten Normen wie der DIN EN 1991 und DIN 1055 basiert, legt den exakten Abstand und die Position jedes Dachhakens fest, um die Lasten optimal zu verteilen. Dieser Schritt ist entscheidend, um Fehler bei der PV Installation vermeiden zu können und die Sicherheit der Dachmontage zu garantieren.

Schritt 2: Die richtigen Dachhaken Typen für dein Ziegeldach auswählen

Es gibt nicht den einen Dachhaken. Die Auswahl hängt von deinem Dachtyp ab. Hast du klassische Frankfurter Pfannen, Biberschwanzziegel oder eine andere Form? Für jeden Ziegel gibt es spezielle Dachhaken-Typen. Sie unterscheiden sich in Form, Höhe und Verstellbarkeit. Sofern du deine Dachpfannen nicht anflexen möchtest, gibt es weitere Möglichkeiten bei der Montage deiner Dachhaken. Neben der Verwendung von Metalldachplatten in Kombination mit einem Dachhaken, können auch Aufdachmodulhalter verwendet werden. Hierbei ist der Modulhalter bereits fest mit der Dachpfanne verbaut.

Ein Profi wählt hier exakt das passende PV Montagesystem für dein Ziegeldach aus, das eine spannungsfreie und sichere Befestigung ohne Beschädigung der Ziegel ermöglicht. Billige oder unpassende Haken können zu Ziegelbruch und Undichtigkeiten führen.

Schritt 3: Präzise Dachhaken Montage zwischen den Ziegeln

Jetzt geht es aufs Dach. Die Dachhaken-Montage ist der kritischste Schritt. Wir gehen die einzelnen Schritte für die jeweiligen Varianten mit dir durch:

Variante 1: Dachhaken mit altem Dachziegel

Positionierung der Dachhaken: Anhand des Belegungsplans werden die Dachsparren exakt lokalisiert. In der Regel werden hierbei pro verbautem Modul 2 Dachhaken verwendet.

Ziegel abdecken: Hast du die Position der Dachhaken festgelegt, wird der obere Ziegel vorsichtig angehoben und zur Seite geschoben.

Dachhaken befestigen: Der Dachhaken wird direkt auf dem Sparren positioniert und mit speziellen Tellerkopfschrauben fest und sicher verschraubt. Der Dachhaken muss perfekt sitzen. Auch der Potentialausgleich deiner Anlage wird bei der Montage berücksichtigt.

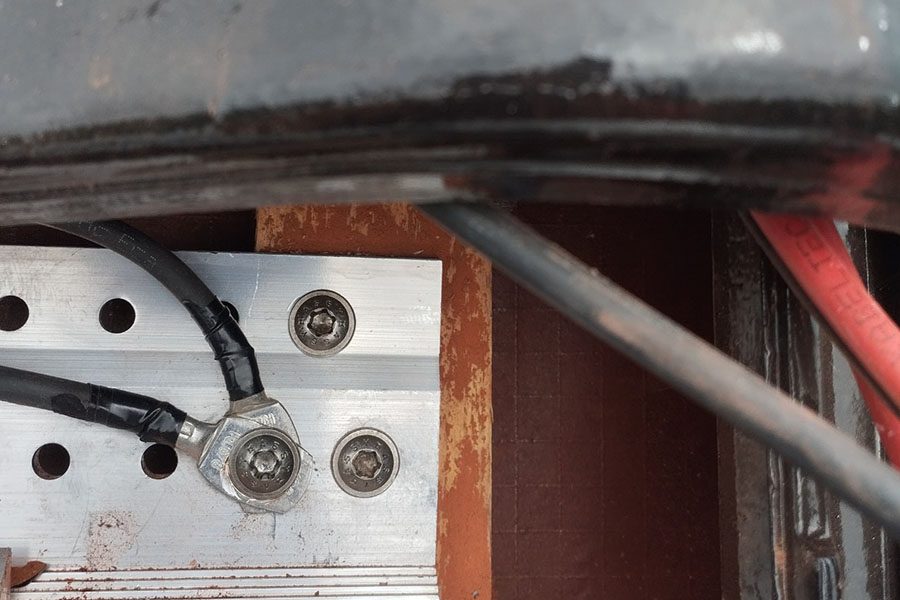

Dachhaken verschrauben — Verschraubung der Dachhaken mit den Sparren mit Potentialausgleich

Ziegel bearbeiten: Damit der untere Ziegel wieder plan aufliegt, muss an der Unterseite oft eine kleine Aussparung für den Haken geflext werden. Dies erfordert Präzision, um den Ziegel nicht zu beschädigen. Das sollte nur, wenn es sein muss und nur von einem Profi durchgeführt werden!

Um Risiken beim Zuschneiden von Dachziegeln zu vermeiden, werden verstellbare Dachhaken empfohlen. Nur in sehr seltenen Ausnahmefällen, bei speziellen Ziegelformen oder Dachkonstruktionen, kann eine alternative Befestigungsmethode nötig sein. Dies sollte aber unbedingt einem erfahrenen Photovoltaik-Fachbetrieb in der Nähe überlassen werden, der die nötige Erfahrung und die richtigen Dichtmaterialien hat.

Ziegel wieder eindecken: Der Ziegel wird wieder an seinen Platz gelegt. Der Haken ragt nun sauber durch die Fuge heraus, ohne den Ziegel zu belasten.

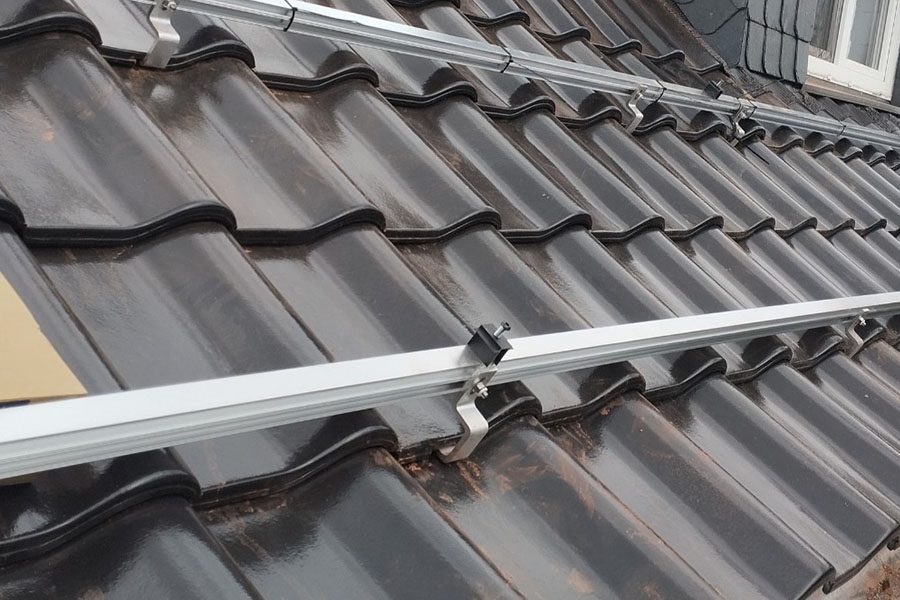

Unterkonstuktion mit Ziegeln — Unterkonstruktion mit verstellbaren Dachhaken und der ursprünglichen Dacheindeckung

Variante 2: Dachhaken in Kombination mit Metalldachplatten

So funktioniert die Montage der Dachhaken mit Metalldachplatten. Wir haben bereits mit den Metalldachplatten von Marzari gute Erfahrungen gemacht. Daher nutzen wir diese Metalldachplatte auch in unserer Anleitung.

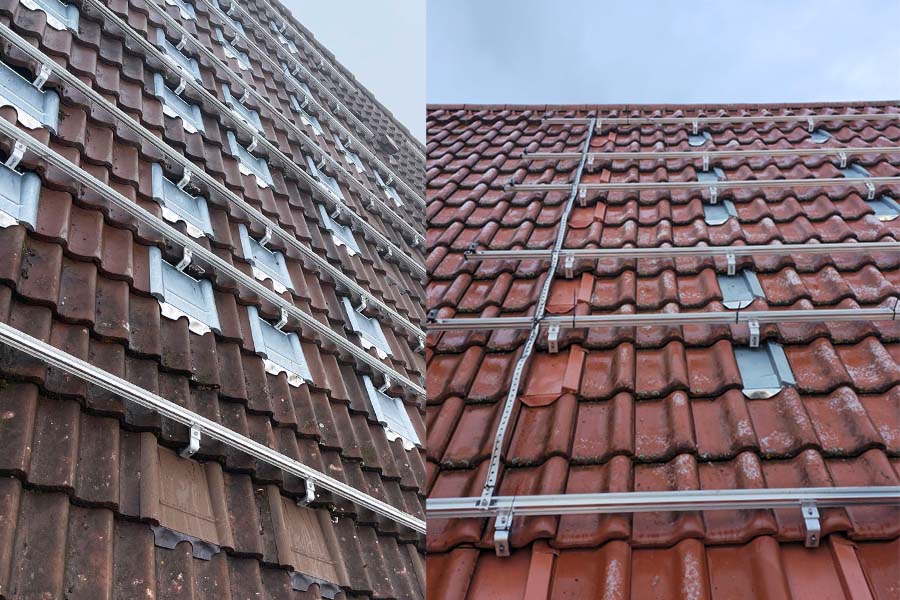

Unterkonstruktion mit Metallplatten — Montage der PV Unterkonstruktion mit Metalldachplatten von enerix Aichach-Friedberg

Positionierung der Dachhaken: Auch hier wird die Position der Dachhaken bestimmt.

Ziegel abdecken: Hast du die Position der Dachhaken festgelegt, wird der obere Ziegel nach oben geschoben und der untere Ziegel vorsichtig angehoben und zur Seite gelegt.

Metalldachpfanne einbauen: Die Pfanne wird in das untere Loch einbebaut. An der Unterkante befindet sich eine Bleikannte, an der Oberseite eine Schaumstoffkante. Um die Pfanne einbauen zu können, müssen die Ziegel in der Reihe darüber leicht angehoben werden. Hier kannst du kleine Keilene verwenden. Dann kannst du die Metalldachpfanne einsetzen und die Keile entfernen.

Dachhaken befestigen: Der Dachhaken wird über der Metalldachpfanne direkt auf dem Sparren positioniert und ebenfalls mit speziellen Tellerkopfschrauben verschraubt. Im Best und Regelfall muss hier nicht geflext werden.

Ziegel wieder eindecken: Den oberen Ziegel kannst du nun wieder zurückschieben.

Variante 3: Aufdachmodulhalter/ Modulstützen mit integriertem Dachhaken

Eine weitere Möglichkeit sind Aufdachmodulhalter. Hier ist der Dachhaken direkt mit einer neuen Pfanne verbunden. Diese Dachpfannen bekommst du oft von speziellen Anbietern oder dem Anbieter deiner Dacheindeckung. Hierbei werden Dachpfannen durch Aufdachmodulhalter ausgetauscht. Auch diese werden mit Schrauben und ggf. Metallschinen an den Dachsparren befestigt. Über die genaue Montage informiere dich direkt beim jeweiligen Hersteller.

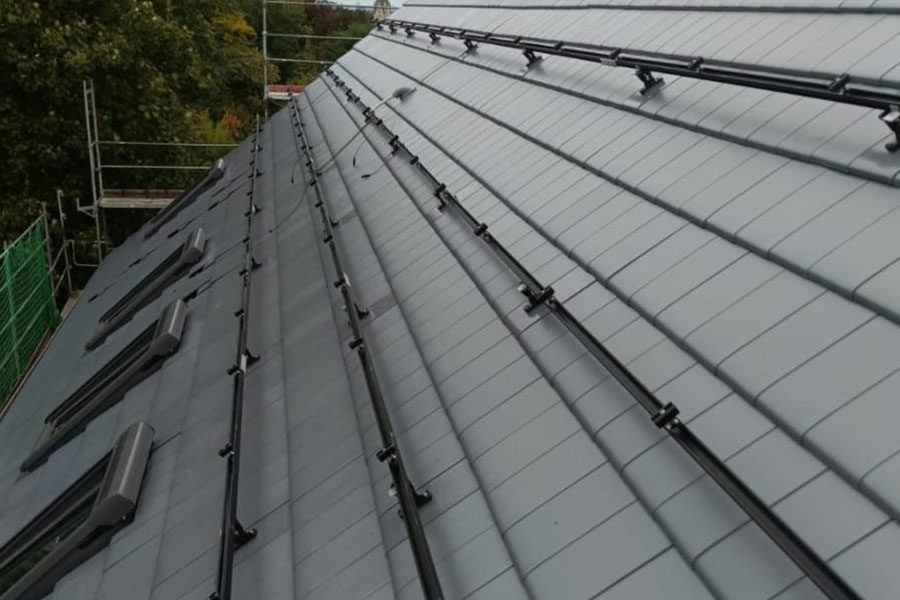

Aufdachmodulhalter PV Anlage — PV Unterkonstruktion mit Aufdachmodulhaltern

Schritt 4: Die entscheidende Dachabdichtung bei der PV Montage

Auch wenn nicht geflext oder angeschnitten wird, ist die Dachabdichtung bei der PV Montage ein zentrales Thema. Jeder Dachhaken durchdringt die Ebene der Ziegel. Obwohl die Ziegel selbst das Wasser abführen, sorgt ein Profi für zusätzliche Sicherheit. Oft werden unter den Dachhaken spezielle Dichtungsbleche (z.B. aus Blei-Ersatzmaterial) gelegt, die perfekt an die Ziegelform angepasst werden. So wird sichergestellt, dass selbst bei starkem Regen und Wind kein Wasser eindringen kann. Der Gedanke, mit den eigenen PV Modulen das Dach abzudichten, ist verlockend, aber die eigentliche Abdichtung findet darunter statt.

Schritt 5: Aufbau der Montageschienen – Die Basis für deine Module

Sind alle Dachhaken sicher montiert, folgt der Aufbau der Unterkonstruktion. Die PV Montageschienen aus Aluminium oder Edelstahl werden in die Dachhaken eingehängt und fest verschraubt. Hierbei wird penibel auf eine exakte Ausrichtung geachtet, damit die Modulfläche später perfekt eben ist. Der richtige Abstand wird eingehalten, um eine optimale Klemmung und Stabilität zu gewährleisten. Auf diesem Schienensystem werden anschließend die Solarmodule mit speziellen Klemmen befestigt.

Fehler vermeiden: Warum eine professionelle PV Montage auf dem Ziegeldach entscheidend ist

Die Anleitung zeigt: Die Montage ist komplex und fehleranfällig. Ein kleiner Fehler bei der Abdichtung, ein falsch gewählter Dachhaken oder eine unzureichende statische Planung können gravierende Folgen haben, die von Wasserschäden im Haus bis hin zu einer vom Sturm abgedeckten Anlage reichen. Eine professionelle PV Montage für das Ziegeldach ist unerlässlich, um Schäden zu vermeiden. Erfahre in diesem Ratgeber, welche weiteren Fehler du vermeiden solltest.

Risiken bei der DIY-Montage: Von undichten Dächern bis zu statischen Problemen

Wer die Montage selbst in die Hand nimmt, trägt auch das volle Risiko. Häufige Fehler sind:

Falsche Lastenverteilung: Führt zu Überlastung einzelner Dachsparren.
Undichtigkeiten: Durch gebrochene Ziegel oder mangelhafte Abdichtung.
Spannungsrisse in Modulen: Durch ein unebenes Montagesystem.
Verlust von Garantieansprüchen: Sowohl für die Module als auch für die Dachziegel.

Das richtige PV Montagesystem für dein Ziegeldach: Mehr als nur Schienen und Haken

Ein hochwertiges PV Montagesystem für ein Ziegeldach ist ein perfekt aufeinander abgestimmtes System mit allen Zulassungen und Zertifikaten. Es geht nicht nur darum, im Baumarkt Schienen oder Haken zu kaufen. Die Montagekosten für eine PV-Anlage bei einem Fachbetrieb beinhalten die Gewissheit, dass alle Komponenten für dein Dach geeignet, statisch geprüft und auf Langlebigkeit ausgelegt sind. Um deine Anlage möglichst genau auf deine individuellen Bedürfnisse auszurichten prüfen wir vorab außerdem, welche Ausrichtung für deine PV-Anlage am meisten Sinn macht und wie groß deine PV-Anlage sein sollte. Das ist ein Versprechen, welches dir nur ein Profi geben kann.

Dein Partner für eine sichere und langlebige PV-Anlage: enerix

Du siehst, die fachgerechte Montage der Unterkonstruktion ist eine Wissenschaft für sich. Bei enerix überlassen wir nichts dem Zufall. Mit über 50.000 installierten Systemen seit 2007 und einem Netzwerk aus über 130 Standorten wissen wir genau, worauf es ankommt. Wir verwenden ausschließlich hochwertige, zertifizierte Montagesysteme führender europäischer Hersteller, deren Qualität oft durch unabhängige Prüfsiegel wie vom TÜV bestätigt wird, und unsere Montageteams arbeiten nach strengsten VDE-Richtlinien. Von der ersten Planung bis zur Inbetriebnahme erhältst du alles aus einer Hand – für maximale Sicherheit, Langlebigkeit und den Schutz, dass deine Investition sich auszahlt. Fordere noch heute dein unverbindliches Angebot an und lass die Profis ran.

FAQ – Häufig gestellte Fragen zur PV Unterkonstruktion

Der richtige Abstand für PV-Dachhaken hängt von mehreren Faktoren ab: der Schneelast- und Windlastzone deines Wohnortes, dem Sparrenabstand deines Daches und den Vorgaben des Herstellers des Montagesystems. In der Regel wird jeder zweite Sparren belegt, aber eine exakte Berechnung durch einen Fachbetrieb ist für die Sicherheit unerlässlich.

Nein, in den allermeisten Fällen müssen und sollten die Ziegel nicht angeflext oder angeschnitten werden. Moderne Dachhakensysteme sind so konstruiert, dass sie unter die Ziegel geschoben und direkt am Dachsparren befestigt werden. Das bearbeiten von Ziegeln ist ein hohes Risiko für Undichtigkeiten und sollte nur von Profis durchgeführt werden.

Die Dachabdichtung ist absolut entscheidend. Jeder einzelne Dachhaken ist eine potenzielle Schwachstelle. Eine professionelle Installation stellt durch sorgfältige Bearbeitung der Ziegel und den Einsatz zusätzlicher Dichtmanschetten oder Ersatzbleche sicher, dass dein Dach auch nach der Montage dicht bleibt und es zu keinen Wasserschäden kommt.

Theoretisch ist die Selbstmontage möglich, aber es wird dringend davon abgeraten. Die Risiken sind hoch: Fehler bei der Statik, Undichtigkeiten, Beschädigung der Module oder Ziegel und die Gefahr von Stromschlägen. Zudem erlöschen oft Garantieansprüche. Eine professionelle Montage durch einen zertifizierten Fachbetrieb wie enerix garantiert Sicherheit, Langlebigkeit und den Werterhalt deiner Immobilie.
